TPG-通用型平面包絡環面蝸桿減速機是一種通用型的減速機，?屬于平面包絡環面蝸桿減速機的一種。?
平面包絡環面蝸桿減速機是一種新興的傳動裝置，?具有承載能力大、?傳動效率高、?機構緊密合理的特點。?這種減速機通過兩次包絡運動形成蝸桿副，?即第一次包絡運動是以一個平面齒蝸輪的齒面為母面與蝸桿以一定的相對運動包絡出蝸桿的螺旋齒面；?第二次包絡運動是以第一次包絡運動形成螺旋曲面為母面與蝸輪通過共軛運動包絡出蝸輪齒面。?這種嚙合過程具有以下特點：?
蝸桿軸向齒廓呈弧分布，?同時接觸齒數可達3-7個齒。?
蝸桿齒面經硬化處理后精確磨削而成，?齒面硬度大于HRC50，?粗糙度Ra小于0.8。?
加工工藝過程和成形過程完全一致，?能夠可靠地保證制造精度和嚙合的理論狀態。?
齒面接觸面積大于70%。?
蝸輪齒面上每時每刻都有兩條同時出現的沿齒寬方向不斷從兩端向中間推進的接觸線，?且接觸線與相對速度方向的夾角接近90度。?
齒面潤滑角度大、?動壓油膜的形成及保持性好。?
此外，?平面二次包絡環面蝸桿渦輪減速機符合國家標準(GB/T16444-1996)和(GB/T16445-1996)，?其生產加工達到了國際先進水平，?是替代其他蝸桿傳動的較佳選擇。?TPG-通用型平面包絡環面蝸桿減速機作為其中的一種，?具有廣泛的應用前景和高性能表現。
型號與標記示例
1 型號
標記示例
例 蝸桿在蝸輪之下, 中心距為200mm, 公稱傳動比為10, 第二種裝配型式, 有風扇冷卻的平面 包絡環面蝸桿減速器: 減速器 TPU200 - 10 - 2F JB/T 9051—1999
TP型平面包絡環面蝸桿減速機基本參數
中心距a （mm）
型號 | 中心距a | |||||||||||||
TPG | 系列 | 80 | 100 | — | — | — | — | — | — | — | — | — | — | — |
第二系列 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
TPU | 系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPS | 系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPA | 系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
注：優先選用系列，表中第二系列的中心距僅提出型式規格。
減速器的公稱傳動比i
型 號 | TPG TPU TPS TPA | ||||||||
公稱傳動比i | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 |
蝸桿螺旋線方向 為右旋。

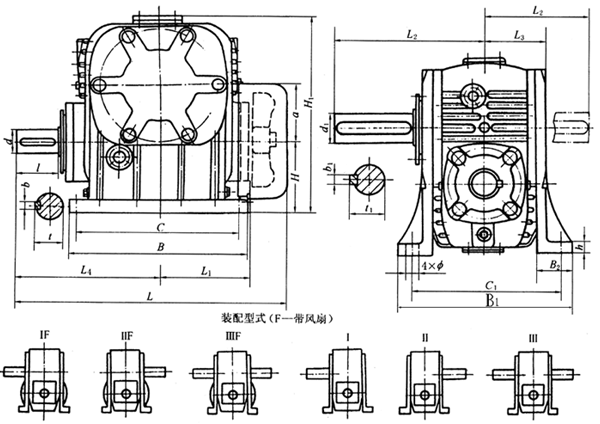

TPG80、TPG100、通用型減速機形式及外形尺寸（Ⅰ—Ⅲ）
TPG通用型減速器形式及外形尺寸 （mm）
型號 | a | B | B1 | B2 | C | C1 | H | H1 | L | L1 | L2 | L3 | L4 | l | l1 | d | d1 | b | b1 | t | t 1 | h | Ф | 質量（kg） |
TPG80 | 80 | 250 | 242 | 50 | 220 | 206 | 100 | 280 | 381 | 130 | 210 | 86 | 201 | 58 | 110 | 35 | 45 | 10 | 14 | 38 | 48.5 | 18 | 19 | 53 |
TPG100 | 100 | 290 | 284 | 58 | 250 | 240 | 110 | 318 | 464 | 160 | 235 | 102 | 254 | 82 | 110 | 40 | 55 | 12 | 16 | 43 | 59 | 20 | 19 | 85 |

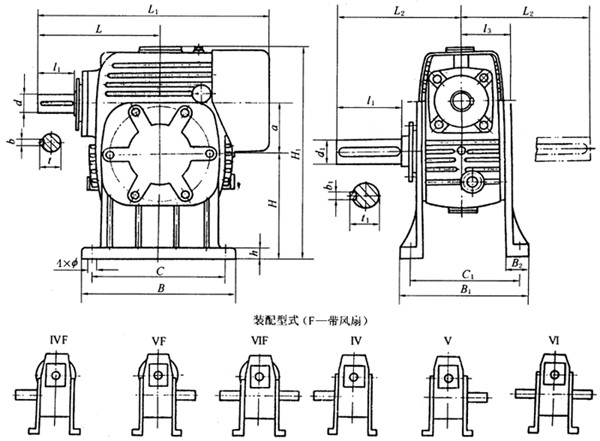

TPG80、TPG100、通用型減速機形式及外形尺寸（Ⅳ—Ⅵ）
TPG通用型減速器形式及外形尺寸 （mm）
型號 | a | B | B1 | C | C1 | H | H1 | L | L1 | L2 | L3 | B2 | l | l1 | d | d1 | t | t 1 | b | b1 | h | Ф | 質量（kg） |
TPG80 | 80 | 250 | 242 | 220 | 206 | 180 | 360 | 201 | 381 | 210 | 86 | 50 | 58 | 110 | 35 | 45 | 38 | 48.5 | 10 | 14 | 18 | 19 | 53 |
TPG100 | 100 | 290 | 284 | 250 | 240 | 210 | 415 | 254 | 464 | 235 | 102 | 58 | 82 | 110 | 40 | 55 | 43 | 59 | 12 | 16 | 20 | 19 | 85 |
