雙級FCEWDA型蝸輪減速機是一種常見的減速機械，廣泛應用于工業傳動系統中。它的結構設計為雙級，即有兩個級別的減速機構，能夠實現更大的減速比，從而滿足不同工況下的轉速和扭矩要求。
### 主要特點：
1. **結構緊湊**：由于采用蝸輪蝸桿傳動，減速機的體積相對較小，適合空間有限的場合。
2. **減速比高**：雙級設計可以實現較高的減速比，通常能達到較大的扭矩輸出。
3. **傳動平穩**：蝸輪減速機工作時，運轉平穩，噪音較低，適合于對噪音有要求的應用。
4. **自鎖特性**：蝸桿傳動具備一定的自鎖功能，可以防止負載回轉，適用于需要保持位置的場合。
5. **耐磨性強**：蝸輪蝸桿材料通常選用耐磨材料，使用壽命較長。
### 應用領域：
雙級FCEWDA型蝸輪減速機可廣泛應用于輸送設備、起重機、自動化設備、精密機械等多個領域，特別是在需要高減速比和高扭矩輸出的驅動場合。
如果你需要更詳細的技術參數或設計要求，可以查閱相關技術手冊或制造商的產品說明。

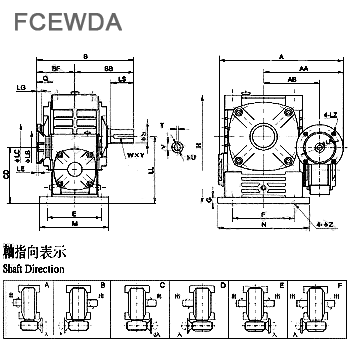

FCEWDA型蝸輪減速機結構圖

Size	Inpower kw	Ratio	A	AA	AB	B	BB	BE	CD	E	F	G	H	LL	M	N	Z
40-60	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	258	182	112	186	110	76	100	105	120	18	195	120	130	150	11
50-80	0.18		314	209	139	224	140	84	133	135	180	18	268	163	170	220	15
60-100	0.37		363	241	161	255	163	92	160	155	220	20	330	200	190	270	15
70-120	0.37		429	275	195	295	185	110	190	180	260	25	395	240	230	320	18
	0.75		449	295
80-135	0.75		505	330	230	338	210	128	215	200	290	30	455	270	250	350	18
	1.5
100-155	1.5		565	365	265	397	252	145	235	220	320	32	493	290	280	380	20
	2.2		590	390		401		149
120-175	2.2		635	415	290	444	262	182	280	250	350	37	558	335	310	410	20
	3.0
135-200	3.0		691	448	323	505	305	200	310	290	350	45	620	375	360	435	22
	4.0

Size	Flange						InPut Hole			OutPut shaft
Size	LA	LB	LC	LE	LG	LZ	Q	U	T×V	LS	S	W×Y
40-60	115	95	140	5	10	M8	25	11	4×12.8	50	22	7×4
50-80	115	95	140	5	10	M8	25	11	4×12.8	65	32	10×4.5
60-100	130	110	160	5	12	M8	35	14	5×16.3	75	38	10×4.5
70-120	130	110	160	5	12	M8	35	14	5×16.3	85	45	12×4.5
70-120	165	130	200	5	15	M10	45	19	6×21.8	85	45	12×4.5
80-135	165	130	200	5	15	M10	45	19	6×21.8	95	55	15×5
80-135	165	130	200	5	15	M10	55	24	8×27.3	95	55	15×5
100-155	165	130	200	5	12	M10	52	24	8×27.3	110	60	15×5
100-155	215	180	250	5	15	M12	62	28	8×31.3	110	60	15×5
120-175	215	180	250	5	18	M12	65	28	8×31.3	110	65	18×6
135-200	215	180	250	5	18	M12	65	28	8×31.3	125	70	20×7
